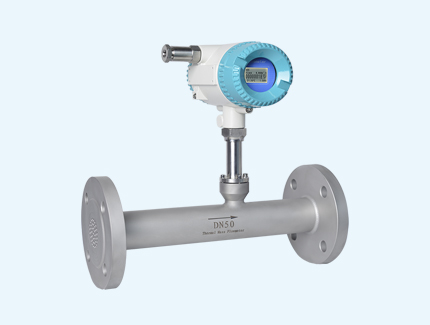

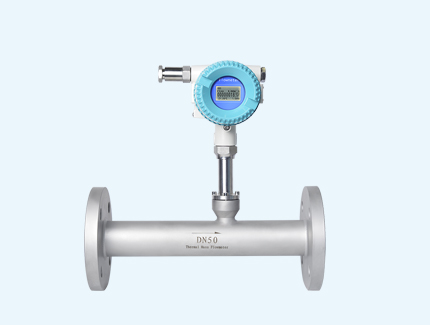

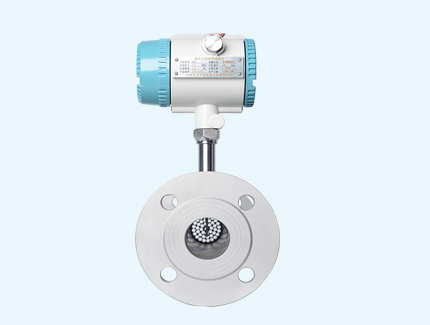

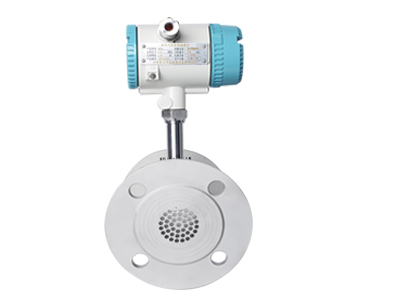

QTMF系列熱式氣體質量流量計是利用熱擴散原理測量氣體流量的儀表。傳感器由兩個基準級熱電阻(RTD)組成。一個是速度傳感器RH，一個是測量氣體溫度變化的溫度傳感器 RMG。當這兩個RTD置于被測氣體中時，其中傳感器RH被加熱，另一個傳感器RMG 用于感應被測氣體溫度。隨著氣體流速的增加，氣流帶走更多熱量，傳感器RH的溫度下降。
15890954071
熱式流量計是基于熱擴散原理而設計的流量儀表.即利用流體流過發熱物體時 ,發熱物體的熱量散失多少與流體的流量呈一定的比例關系 . 該系列流量計的傳感器有兩只標準級的RTD, 一只用來做熱源 ,一只用來測量流體溫度 , 當流體流動時, 兩者之間的溫度差與流量的大小成線性關系 ,再通過微電子控制技術 , 將這種關系轉換為測量流量信號的線性輸出。
1、安裝方便，維修簡單雙向檢測，防振動；
2、多至24點流量測量；
3、輸出模擬量的校正多點非線性曲線修正；
4、寬量程比100：1；
5、流量與溫度同時檢測，切換顯示；
6、大口徑小流量測量，可做泄露檢測；
7、采用專有技術“雙平衡結構”封裝傳感器；
8、專有高濕、高溫算法，介質溫度可達500℃；
9、直接質量流量檢測，無需溫度壓力補償；
| 性能 | 技術參數 | |
| 結構形式 | 插入式 | 管道式 |
| 測量介質 | 各種氣體（乙炔氣除外） | |
| 管徑范圍 | DN32以上口徑 | DN15～DN200mm |
| 流速范圍 | 0.1～120Nm/s | |
| 精度 | ±1～2.5% | |
| 工作溫度 | 傳感器：-40℃～+220℃ 轉換器：-20℃～+45℃ | |
| 工作壓力 | 介質壓力≤2.5Mpa | 介質壓力：4.0Mpa |
| 供電電源 | DC24V或AC220V≤18W | |
| 響應速度 | 1s | |
| 輸出信號 | 4-20mA（光電隔離，最大負載500Ω）、脈沖、RS-485（光電隔離）、HART協議 | |
| 報警 | 1-2路繼電器常開觸點、10A/220V/AC、5A/30V/DC | |
| 供貨類型 | 分體結構、一體化結構 | |
| 管道材質 | 碳鋼、不銹鋼 | |
| 現場顯示 | 四行漢字液晶顯示 | |
| 顯示內容 | 質量流量、標況體積流量、累積流量、標準時間、累積運行時間，標準流速等 | |
| 防護等級 | IP65 | |
| 傳感器材質 | 不銹鋼 | 不銹鋼、碳鋼 |
測量介質、溫度，是否有腐蝕性
流量范圍和用戶管道的內徑
壓力等級
是否現場顯示
工作電源
信號輸出、通訊
是否要防爆
安裝方式
精度等級
★氧氣、氮氣、氫氣、氯氣、曝氣、燃氣等多組份氣體測量
★高爐煤氣、焦爐煤氣測量
★沼氣、水處理中的曝氣和氯氣測量
★壓縮空氣測量
★天然氣，液化氣，火炬氣，等氣體流量測量
★電廠高爐的一次風、二次風流量測量
★礦井下通風或排風系統流量測量
★燃氣過程中空氣流量測量
★煅燒爐管道氣流量測量
★水泥、玻璃廠生產過程中氣體流量測量
★溶劑回收系統中氣體流量測量
★半導體芯片制作過程中氣體流量測量
★啤酒生產過程中二氧化碳氣體流量測量
★加熱通風和空調系統中的氣體流量（速）測量
1、理想的底座焊接位罝和焊接工藝；
2、安裝球閥；
3、打孔；
4、禁止在爆炸環境里進行焊接操作；對焊接有特殊要求的環境；。
出廠前一對一標定
3毫米-3米 MT質量法水流量標定裝置
DN800mm-DN2200mm容積法實流檢定裝置
DN3-DN15mm質量法標定裝置
DN65mm-DN300mm 多臺串聯質量法實流標定裝置
